产品1·

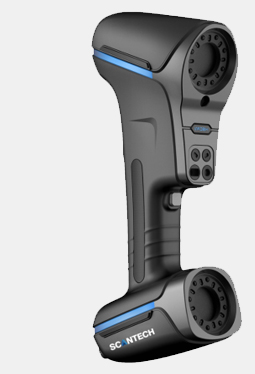

复合式三维扫描仪KSCAN
产品特点
• 超高精度
精度高达0.02mm,且内置摄影测量,体积精度达0.035mm/m,扫描中大型物体优势更加明显;
• 双色激光
红蓝激光两种扫描模式快速切换,灵活便携,具备高分辨率和高细节度;
• 极致细节
蓝光模式下采用5束平行线激光扫描,极高的分辨率可清晰获取三维细节;
• 应用广泛
能扫描不同大小形状的物体,为工业现场提供了从0.02m到10m的全尺寸解决方案;
• 支持硬测头
随身移动的便携式CMM,适合基准孔测量、隐藏点测量、特征测量、调装检测等应用领域;
• 支持智能边界探测
可快速准确获得孔位、边界等信息,测量精度更高;
基本参数
型号 | KSCAN20 | KSCAN20-PB | KSCAN20-EG | KSCAN20-PBEG | |
激光类别 | CLASS Ⅱ(人眼安全) | ||||
精度 | 0.02mm | ||||
摄影测量(体积精度) | 0.035mm/m | ||||
红色激光(激光汇总形式) | 14束交叉红色激光 | ||||
蓝色激光(激光汇总形式) | 5束平行蓝色激光 | ||||
最小分辨率 | 0.01 mm | ||||
扫描速率 | 650000 点/秒 | ||||
接触式光笔 | 功能模块 | 不支持 | 支持 | 不支持 | 支持 |
单点重复性 | — | 0.03mm | — | 0.03mm | |
智能边界探测 | 功能模块 | 不支持 | 不支持 | 支持 | 支持 |
边界精度 | — | — | 0.03mm | 0.03mm | |
管件检测 | 选配 | 选配 | 选配 | 选配 | |
高精度标杆 | 功能模块 | 选配 | 选配 | 选配 | 选配 |
体积精度 | 0.02mm/m | 0.02mm/m | 0.02mm/m | 0.02mm/m |
产品2·

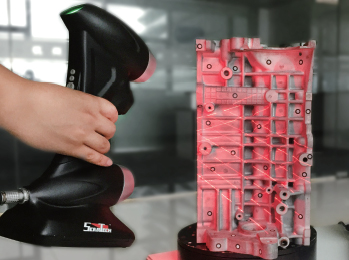

双激光三维扫描仪PRINCE
产品特点
• 极致细节
蓝光模式下采用多束平行线激光扫描,极高的分辨率可清晰获取更多三维细节;
• 高效扫描
多束红色交叉线与单束红色线激光相结合,扫描速度快;可迅速获取深孔及死角三维数据;
• 双色激光
红蓝激光两种扫描模式快速切换,可获取超高细节度的三维数据
• 超高精度
精度最高达0.03mm,保证获取精准的三维测量数据;
• 应用广泛
能扫描不同大小形状的物体,从飞机到硬币,都可轻松扫描;
基本参数
型号 | PRINCE335 | PRINCE775 | ||
扫描模式 | R标准扫描模式 | B超精细扫描模式 | R标准扫描模式 | B超精细扫描模式 |
激光汇总形式 | 6束交叉+1束红色激光线 | 5束平行蓝色激光线 | 14束交叉+1束红色激光线 | 5束平行蓝色激光线 |
激光类别 | Ⅱ级(人眼安全) | Ⅱ级(人眼安全) | ||
扫描速率 | 265000次测量/秒 | 320000次测量/秒 | 480000次测量/秒 | 320000次测量/秒 |
最小分辨率 | 0.05毫米 | 0.02毫米 | 0.05毫米 | 0.02毫米 |
精度 | 最高可达0.03毫米 | 最高可达0.03毫米 | ||
体积精度1(单独使用扫描仪) | 0.02毫米+ 0.06毫米/米 |
0.01毫米+ 0.06毫米/米 |
0.02毫米+ 0.08毫米/米 |
0.01毫米+ 0.08毫米/米 |
体积精度2(配合全局摄影测量系统) | 0.02毫米+ 0.025毫米/米 |
0.01毫米+ 0.025毫米/米 |
0.02毫米+ 0.025毫米/米 |
0.01毫米+ 0.025毫米/米 |
景深 | 250毫米 | 100毫米 | 250毫米 | 100毫米 |
有效工作范围 | 200mm~450mm | 100mm~200mm | 200mm~450mm | 100mm~200mm |
输出格式 | .ply、.xyz、.dae、.fbx、.ma、.obj、 .asc、.stl等,可定制 |
.ply、.xyz、.dae、.fbx、.ma、.obj、 .asc、.stl等,可定制 |
||
工作温度 | -10~40℃ | -10~40℃ |
产品3·

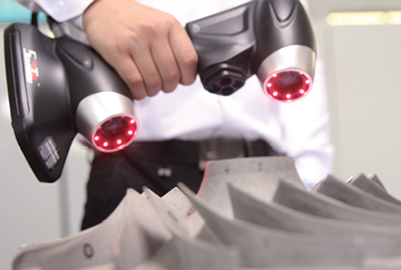

便携式三维扫描仪HSCAN
产品特点
• 超高精度
精度最高达0.03mm,保证获取精准的三维测量数据;
• 自动定位
目标点自动定位,不需要额外机械臂或其他跟踪设备;
• 双重模式
具有快速扫描模式和深孔死角扫描模式,可实现快速切换;
• 抗干扰性
外部环境对扫描精度影响小,抗干扰性强。
• 适用性强
高亮反光及纯黑物体表面均可直接扫描,绝大部分情况下无需喷显像增强剂。
基本参数
型号 | HSCAN331 | HSCAN771 | ||
光源形式 | 3束交叉+1束单独激光线 | 7束交叉+1束单独激光线 | ||
扫描深孔及死角 | 支持 | 支持 | ||
扫描速率 | 265,000次测量/秒 | 480,000次测量/秒 | ||
单幅扫描区域 | 225mm×250mm | 275mm×250mm | ||
激光类别 | Ⅱ级(人眼安全) | Ⅱ级(人眼安全) | ||
分辨率 | 0.05mm | 0.05毫米 | ||
精度 | 最高0.03mm | 最高0.03毫米 | ||
体积精度1(单独使用扫描仪) | 0.02mm+0.08mm/m | 0.02毫米+0.06毫米/米 | ||
体积精度2(配合全局摄影测量) | 0.02mm+0.025mm/m | 0.02毫米+0.025毫米/米 | ||
基准距 | 300mm | 300毫米 | ||
景深 | 250mm | 250毫米 | ||
输出格式 | .ply、.xyz、.dae、.fbx、.ma、.obj、 .asc、.stl等,可定制 |
.ply、.xyz、.dae、.fbx、.ma、.obj、 .asc、.stl等,可定制 |
||
工作温度 | -10~40℃ | -10~40℃ |
产品4·

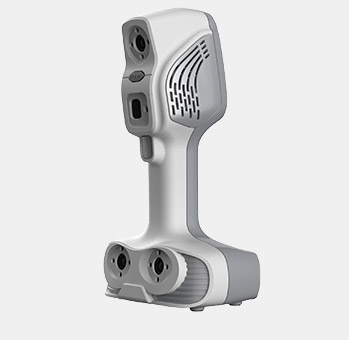

彩色三维扫描仪IREAL 2S
产品特点
• 双色光源
拥有蓝色LED冷光源和红外不可见光的双光源模式,可实现更多物品材质及场景的扫描;
• 安全扫描
红外不可见光扫描模式,可得到难以获取的头发和眼睛数据,并解决了投影灯晃眼的问题,扫描过程更为舒适、安全;
• 可调补光
根据被扫物品的特性,选择打开或关闭补光系统,来同时满足舒适扫描及增强表面纹理捕捉的要求;
• 强力拼接
拥有先进的纹理拼接和几何特征拼接算法,无需贴点即可完成扫描;
• 沉浸操作
选配E-AR模块,可实现实时扫描反馈及虚拟交互,使得操作更高效灵活;
基本参数
型号 | IREAL 2S | |||
光源种类 | 蓝色可见光 | 红色不可见光 | ||
光源安全性 | LED冷光源(人眼安全) | Class1级别LASER(人眼安全) | ||
纹理彩色 | 支持 | |||
精细度 | 0.2-3mm | 0.5-3mm | ||
点精度 | 最高0.1mm | 最高0.15mm | ||
拼接精度 | 0.2mm/m | 0.25mm/m | ||
最大扫描速率 | 15fps | |||
最佳扫描距离 | 400mm | |||
有效工作距离 | 300-600mm | |||
输出格式 | obj、stl、ply、asc、sk | |||
工作温度 | 5~40℃ | |||
接口方式 | USB 3.0 |
